风速仪表自动检定装置

产品介绍

•  ，可实现温度、气压、微差压等参数自动测量、数据自动处理，风速自动控制，配合现有的矿用风洞（或更新风洞），是风速表、电子风速表、风速传感器等计量器具的理想检定装置。装置主要特点：
  • 温度、气压、微差压等参数自动测量；
  • 数据自动处理，原始数据长期保存；
  • 风洞风速采用变频技术自动设定和控制；
  • 可执行自动检定、逐点检定、或单点检定；
  • 检定证书、校准曲线，原始记录自动打印；
  • 装置的主机及风速表检测仪的界面设计开放，方便人机对话，便于修改和设定相关参数。如皮托管系数、孔板修正系数、检定点数、采样时间间隔等参数；
  • 风速表检测仪采用大屏幕液晶显示，可单独工作。

二 装置的组成及工作原理

            温  度

            气  压         风速表          主机          打印机

            微差压         检测仪

风速表

变频电机

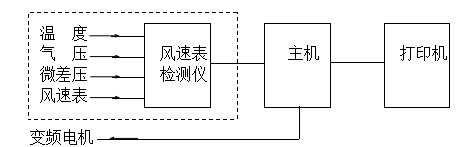

•  1  KFZ型矿用风洞自动检测控制装置组成示意图
•

其工作原理是，操作者通过主机或从机（风速表检测仪）完成相关参数设定和修改后，主机控制变频器起动风洞风机，首先测定风表的启动风速，然后按事先设定的检定点数检定风速表示值误差。检定中，从机（风速表检测仪）分别采集温度、气压、微差压（经皮托管或孔板），风速表转速（经激光光电传感器）等参数，经处理后，在大屏幕液晶显示器上显示出来，同时经RS-232接口上转给主机，由主机保存处理，最终打印出原始记录、检定证书和校准曲线。

  三 主要配置及技术指标

3.1 主机

• 大众工控；
• 纯平或液晶彩显；
• MOTAR 160GB以上硬盘；
• 1GB以上内存；。
• 多串口控制卡。

3.2 打印机：激光（彩色）打印机。

3.3 风速检测仪

• 显示方式    LCD 液晶显示器，点阵数为240×128
• 输出方式    RS-232接口

3.3.1温度

• 传感器：    Pt100
• 测量范围： （0～50）℃
• 分辨率：    0.01℃

3.3.2气压

• 传感器：    绝压传感器
• 测量范围： （80～110）kPa
• 允许误差：  ±0.04kPa
• 分辨率：    0.01kPa

3.3.3微差压

• 传感器：    微差压计传感器
• 测量范围： （0～600）Pa、（0～1000）Pa、
• 允许误差：  ±0.1%FS+1个字
• 分辨率：    0.1Pa

3.4 转数

• 传感器：     激光光电传感器
• 计数速率：   1MHz
• 脉冲周期间隔：1μs

3.5 变频器

•  VFD）或富士（5G11S）高功能低噪音系列
•     RS-485接口
•     2.2kw～40kw
•     11A～17A
•     3Φ220V

3.6 使用条件

•     5℃～40℃   相对湿度：≤85%
•      AC220V±10%  50Hz±20%

3.7自动检测控制装置场地要求：

自动检测控制装置长×宽×高   约1.5m×0.9m×高1.5m。

进入房间门的开度：宽×高   约1m×高1.8m
