风洞系统

产品介绍

• 概述

风洞是能人工产生和控制气流以模拟物体周围气体的流动, 用于各种测风仪器的检定以及进行空气动力学实验的一种管道壮实验设备。

• 结构及工作原理

1、结构

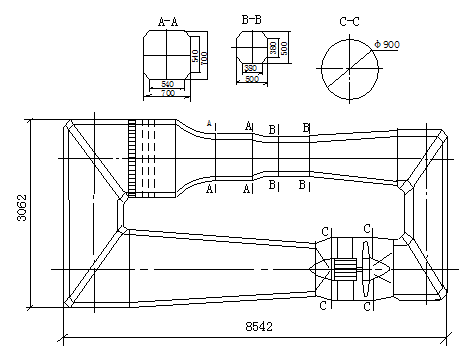

风洞结构见图:

图1 风洞结构图

DHS—Ⅰ型（500×500/700×700）方形风洞外形尺寸为6.6 m×2.4m×1.6m。

DHS—Ⅱ型（520×520/720×720）圆形风洞外形尺寸为10 m×3.7 m×1.8m。 2、工作原理

   风机产生的气流通过第二回流段，第三拐角段，第三回流段，第四拐角段，稳定段，第一收缩段，第一工作段，第二收缩段，第二工作段，扩压段，第一拐角段，第一回流段，第二拐角段后进入风机进口，完成一个循环过程，气流在洞体内作循环运动。

风机采用轴流式风机，由变频器控制三相交流电机转速，从而达到工作段所需的不同风速。

三、主要技术参数

　 １、DHS—Ⅰ型工作段尺寸

　   a、第一工作段尺寸：700mm×700mm（八角形）；

     b、第二工作段尺寸：500mm×500mm（八角形）。

　 ２、DHS—Ⅰ型工作段流速范围：0.20～30m/s。

       a、第一工作段流速范围：0.20～15m/s;

       b、第二工作段流速范围：1.0～30m/s。

3、DHS—Ⅱ型工作段尺寸

　   a、第一工作段尺寸：720mm×720mm（圆形）；

     b、第二工作段尺寸：520mm×520mm（圆形）。

4、DHS—Ⅱ型工作段流速范围：0.20～60m/s。

      a、第一工作段流速范围：0.20～20m/s;

      b、第二工作段流速范围：1.0～60m/s。

5、工作段流速均匀性相对标准偏差:≤0.5% 1.0﹪。

6、工作段流速稳定性相对偏差:≤0.2% 0.5﹪。

7、噪声:﹤80dB。（15m/s以下）

8 风洞洞体安装场地及供电要求：

  (1) （DHS—Ⅰ型）洞体尺寸：长×宽×高  约6.6m×2.4 m×1.6m。

   建议安装场地： 长×宽×高  约8m×5m×3m

  (2)（DHS—Ⅱ型）洞体尺寸：长×宽×高  约10.0m×3.7 m×1.8m。

   建议安装场地： 长×宽×高  约12m×6m×3m

(3)电源电压：   AC380V±10%

(4)功    耗：   （DHS—Ⅰ型）5.5kw，（DHS—Ⅱ型）10kw

6.5.3 安装场地要有良好的接地端

6.5.4风洞洞体进入房间门的开度：

宽×高   约1.4m×高1.8m
